CARA KONFIGURASI VoIP DENGAN 4 IP PHONE

SELAMAT DATANG DI BLOG SAYA TEMAN❤

Kali ini akan menjelaskan tentang CARA KONFIGURASI VoIP dengan menggunakan 4 IP phone.

Semoga teman-teman bisa memahami dari penjelasaanku. selamat mencoba.....

ALAT :

• Sebuah Router2811
• Sebuah Switch2960
• 3 buah IPphone
• kabel straight

                                Alat yang harus dipersiapkan :

CARA MENGKONFIGURASI :

1. Siapkan router2811, switch2960, dan 3 buah IP phone.
2. lalu sambungkan  switch dengan router dengan kabel straight, begitu juga antar ip phone.

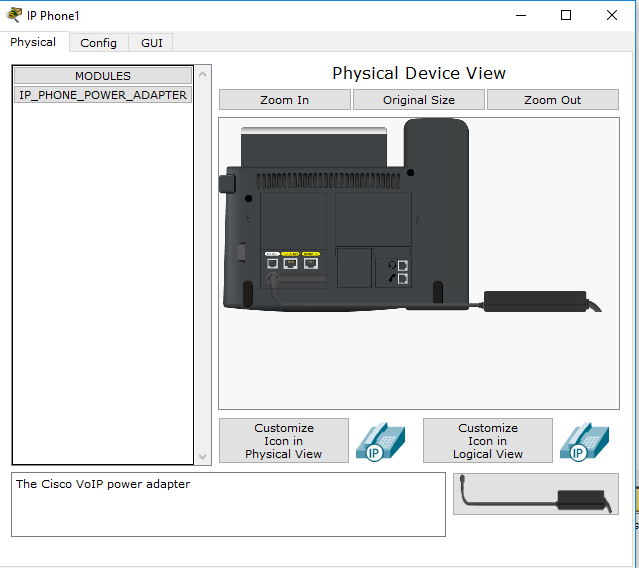

3. lalu ip phone diaktifkan dengan cara men-drag Adaptor bagian pojok kanan bawah.

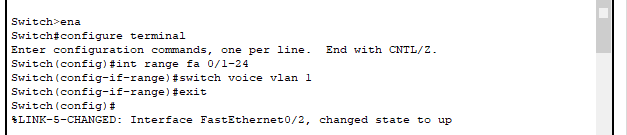

 4. kemudian konfigurasi pada switch, caranya seperti dibawah ini :

penjelasan masing-masing dari perintah :

• enable dan configure terminal : untuk masuk ke konfigurasi.
• int range fa0/1-24 : untuk memberikan semua port switch kepada switch port voice.
• switch voice vlan 1 : untuk membuat vlan rd yang default berada dalam vlan 1.
• exit  : untuk keluar dari config terminal.

5. setelah selesai konfigurasi kita close.

6. buka Router dan klik menu CLI untuk mengkonfigurasi :

 * Penjelasan masing-masing perintah :

• ip dhcp pool voice : untuk masuk ke konfigurasi DHCP.
• network . . . . . : untuk memasukkan ip network dan subnet mask pada konfigurasi DHCP.
• default-router . . . . . : untuk menentukan ip router DHCP.
• option 150 ip . . . . : untuk menentukan berapa jumlah ip maksimal yang akan memberikan 150 ip.
• ip dhcp excluded-address . . . . : agar ip router tidak ikut diberikan ke host DHCP.
• int fastethernet 0/0 : untuk mengkonfigurasi interface pada router.
• ip address . . . . . : untuk memberikan ip pada router secara static.
• no shutdown : untuk mengaktifkan/meng-up kan konfigurasi ip router tersebut.

* Penjelasan masing-masing perintah :

• telephony-service : untuk masuk ke konfigurasi VoIP.
• max-ephones . . . . . : untuk memberikan jumlah iphone.
• max-dn . . . . . : untuk memberikan serial number maksimal.
• ip source-address . . . . port 2000 : untuk memberikan sumber ip pada iphone.
• auto assign 4 to 6 : konfigurasi otomatis.
• auto assign 1 to 5 : konfigurasi otomatis.

 Penjelasan masing-masing perintah :

• ephone-dn . . . . . : untuk konfigurasi iphone.
• number . . . . .  : untuk memberikan dial number pada ip phone.

(Pada saat mengkonfigurasi ephone-dn . . ., kita enter 2 kali. Lalu, setelah konfigurasi number . . . kita enter dan kita tunggu muncul IPPHONE REGISTER)

7. setelah selesai mengkonfigurasi kita close.
8. Buka ip phone pertama dan IP Phone kedua kemudian klik menu GUI untuk mencoba memanggil.
9. angkat IP phone pertama dan masukkan nomor tujuan yg sudah kita atur sebelumnya

10. lihat ip phone kedua,jika lampu berkedip maka tandanya ip pertama dan ip phone kedua sudah tersambung.
11. angkat ip phone kedua jika terdapat kata Connected maka kita sudah berhasil menghubungkan VoIP.

12. SELAMAT MENCOBA TEMAN-TEMAN :)

SAMPAI JUMPA DIBLOG SAYA YANG SELANJUTNYA.......
